Эта штука спалит ваш SSD, на примере Netac NV7000
Оглавление
- Вступление
- Что не так с SSD и материнскими платами?
- Последствия неправильной установки SSD с радиаторами
- Неправильная устанавка NVMe SSD
- Как правильно устанавливать NVMe SSD
- Выводы
Вступление
Последнее время мы часто стали замечать сообщения в сети, что такие NVMe SSD накопители, как Netac NV7000, NV5000 и другие, сгорают у пользователей. И в данной статье мы разберем причину возникновения данной проблемы и поможем вам не повторить её при сборке ПК.
Что не так с SSD и материнскими платами?

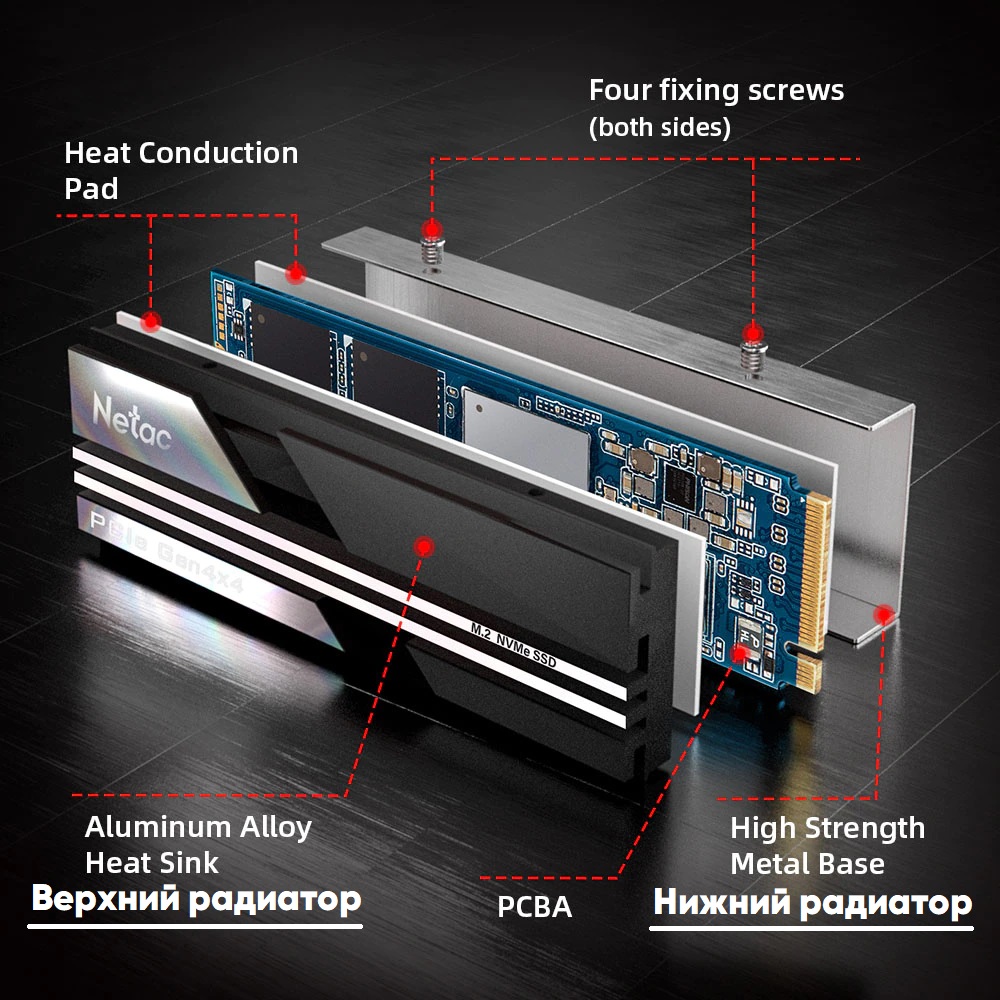

Некоторые современные NVMe SSD оборудованы штатными радиаторами.
Эти радиаторы бывают двух видов: односторонние и двусторонние, идут в комплекте с SSD и продаются отдельно. В данной статье мы затронем именно SSD с двусторонними и покажем последствия типичной ошибки при их установке в материнские платы, а также как данную проблему избежать.

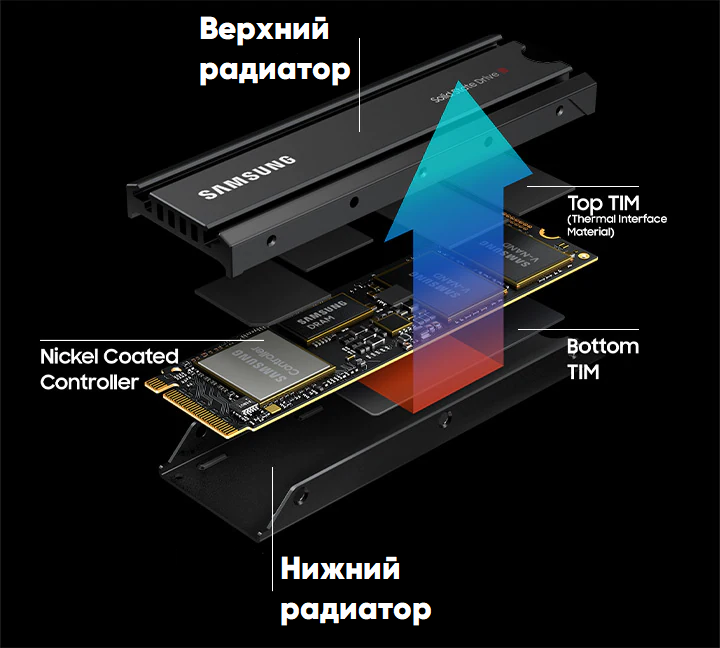

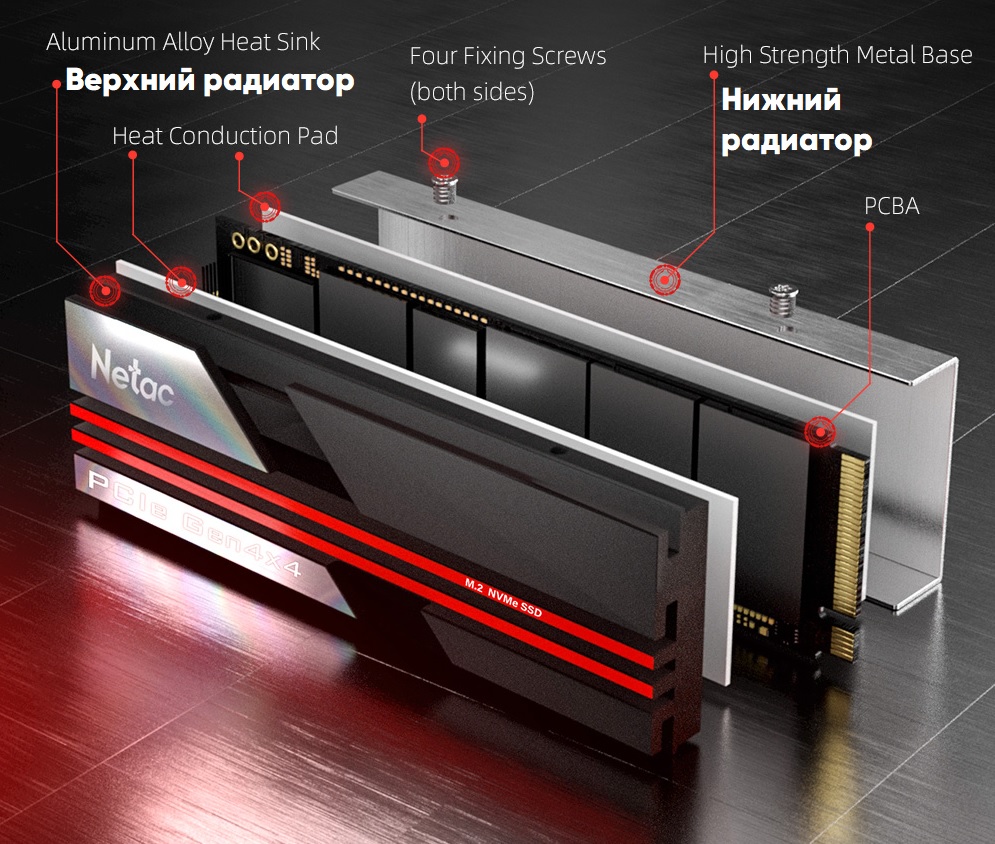

Самые популярные NVMe SSD со штатными двусторонними радиаторами: Samsung 980 PRO Heatsink, Netac NV5000, Netac NV7000 и другие.

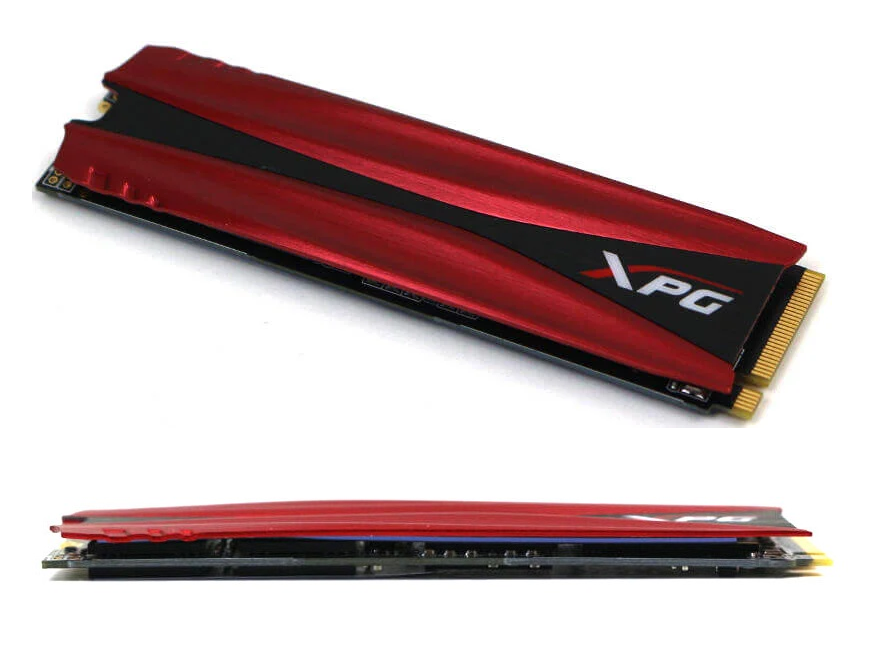

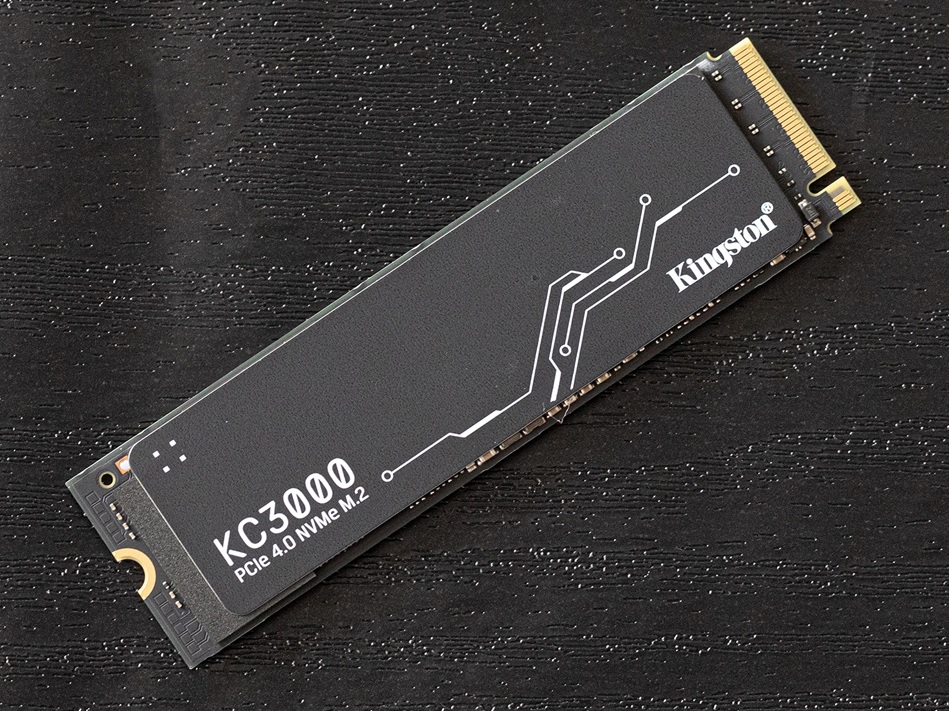

ADATA XPG GAMMIX S11 Pro и Kingston KC3000, примеры с односторонними радиаторами:

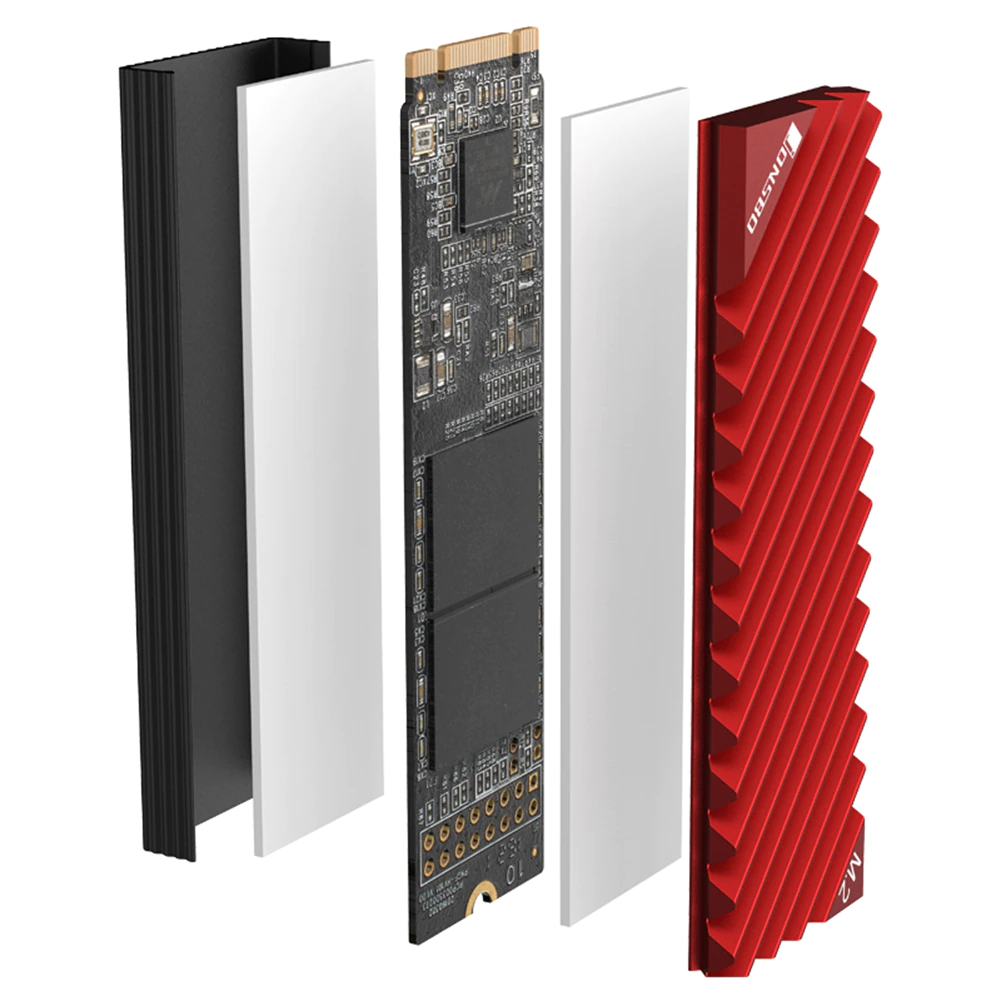

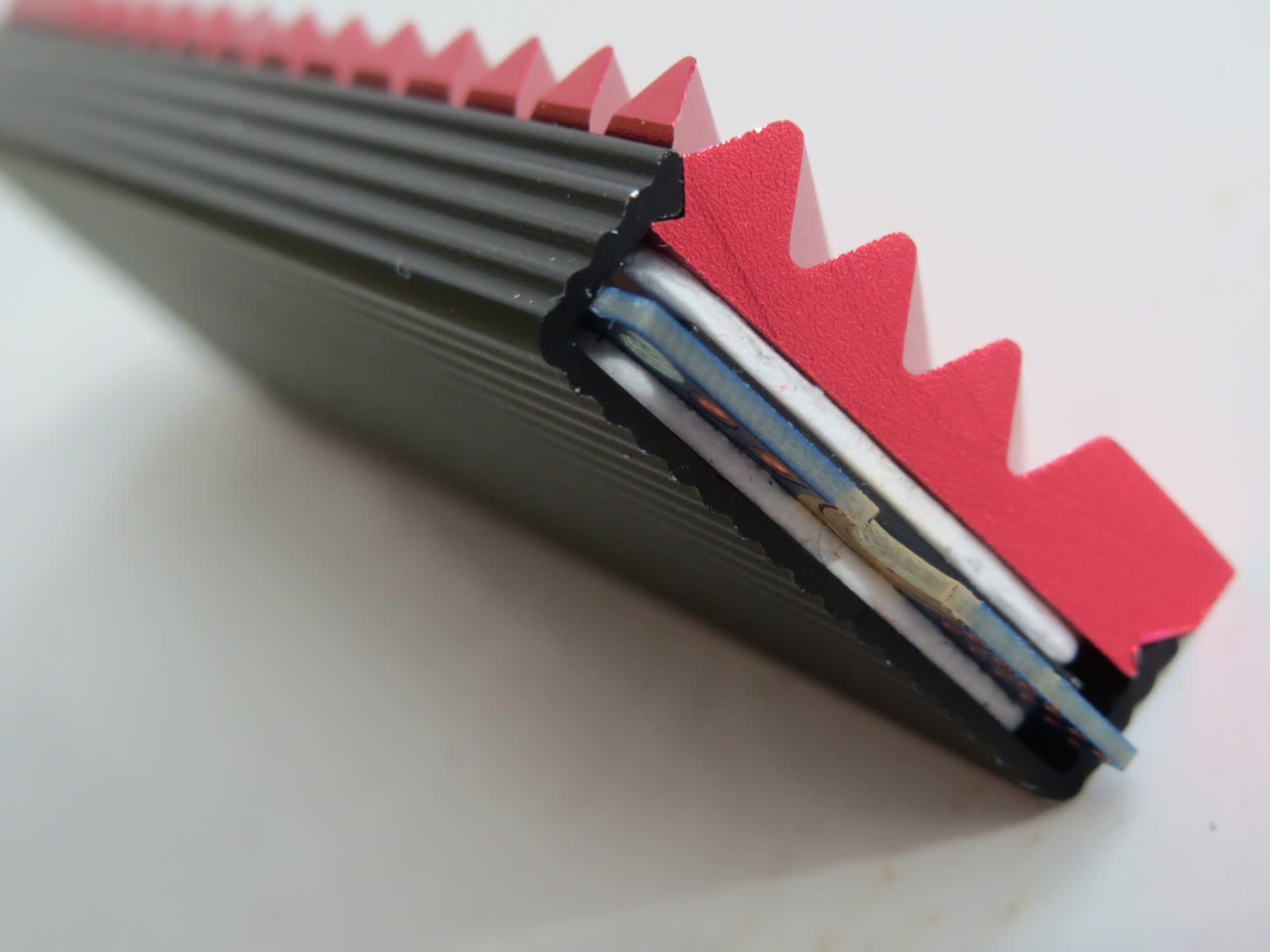

Пример отдельно продающегося двустороннего радиатора для SSD:
Теперь посмотрим на современные материнские платы и их M.2 разъемы.

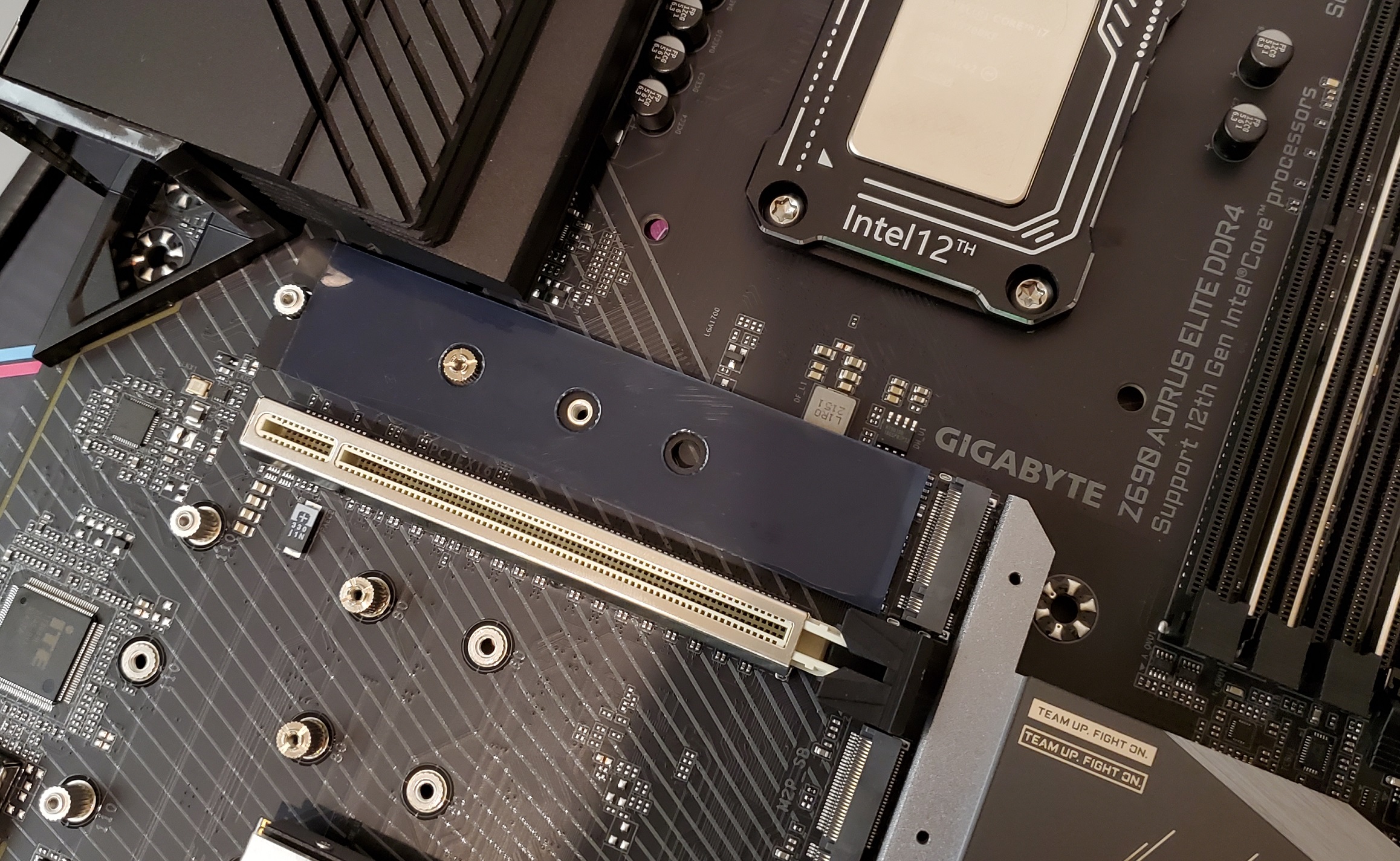

Очень часто на материнских платах любых производителей у M.2 разъемов устанавливаются ограничители в виде кубиков и пластин.
Эти ограничители предназначены для установки NVMe SSD без радиаторов или с односторонним радиаторами.
Выглядит это следующим образом:

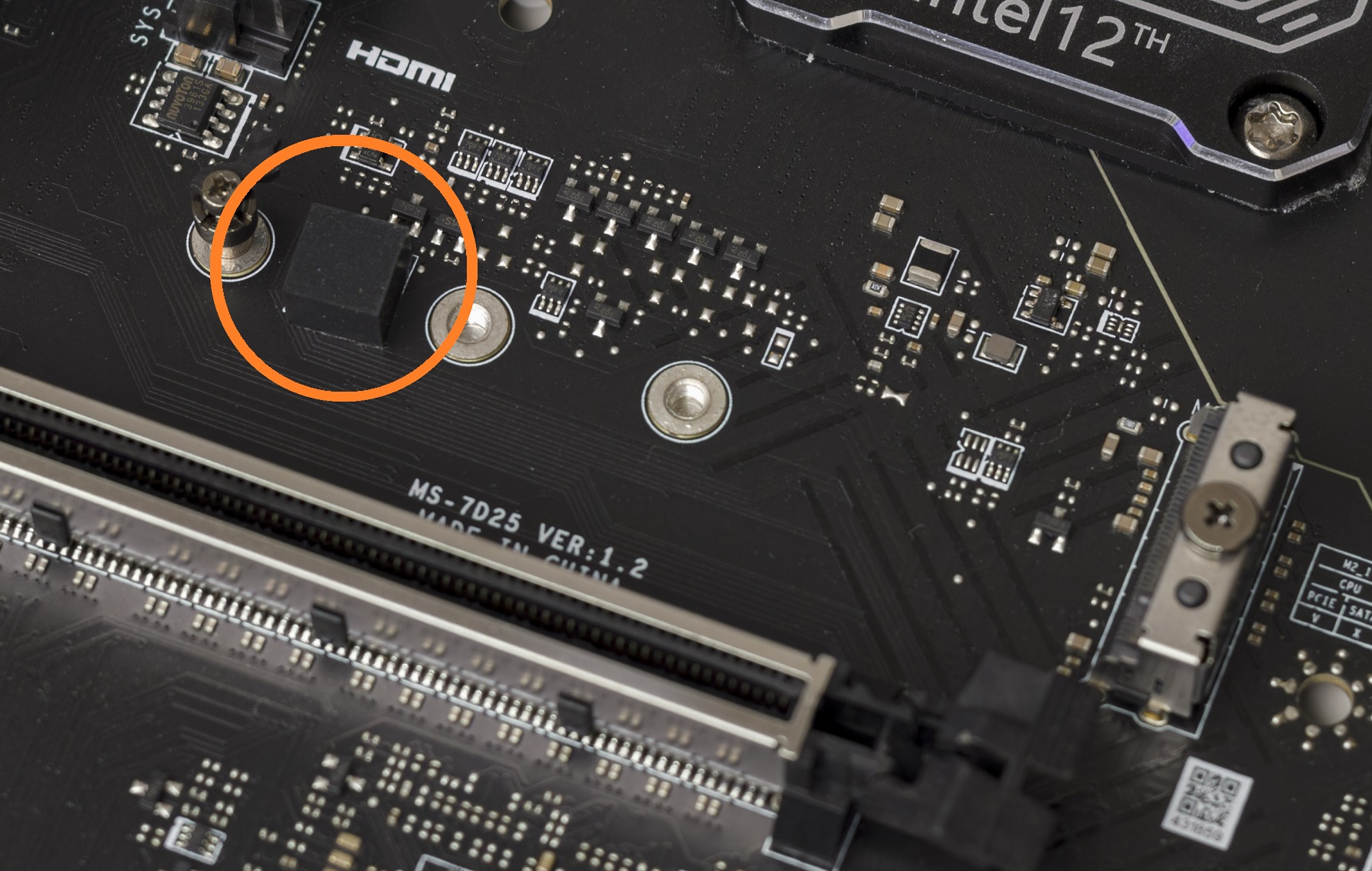

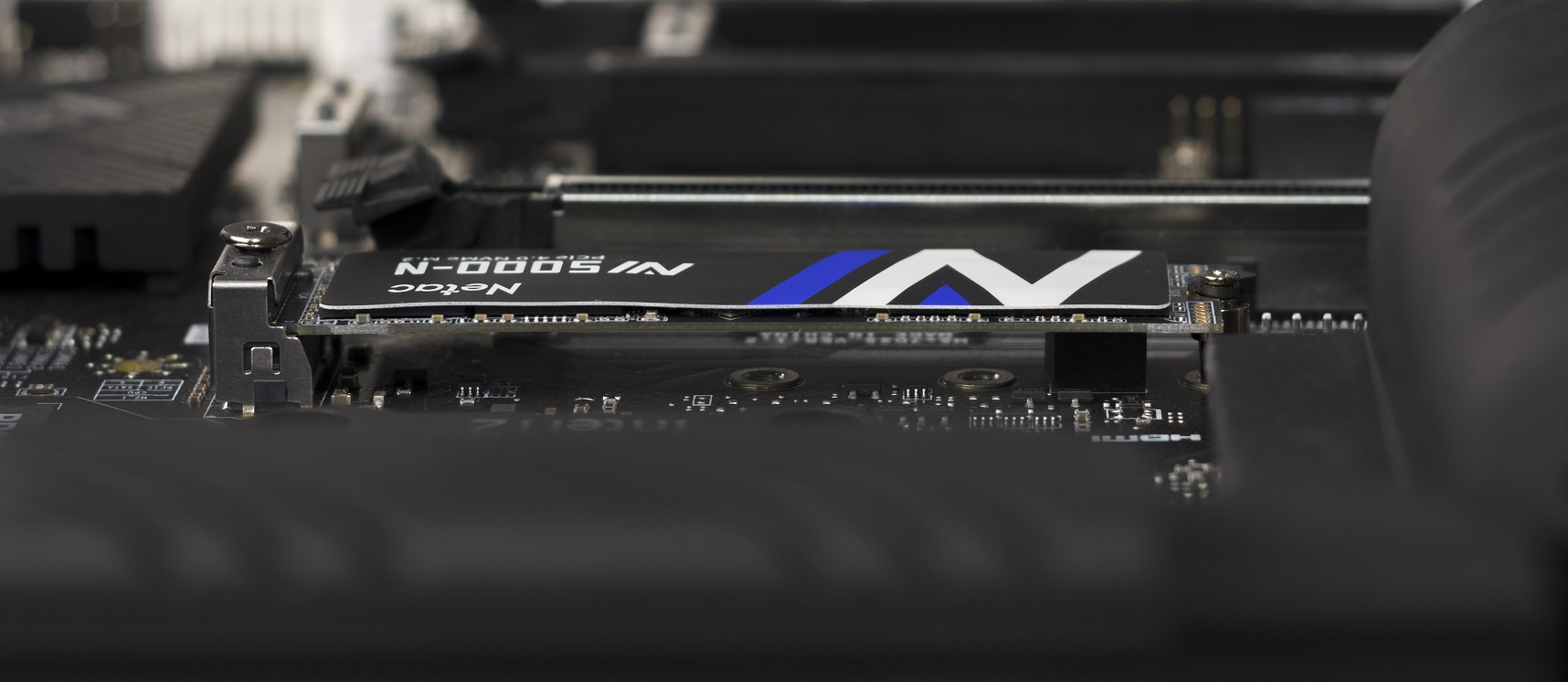

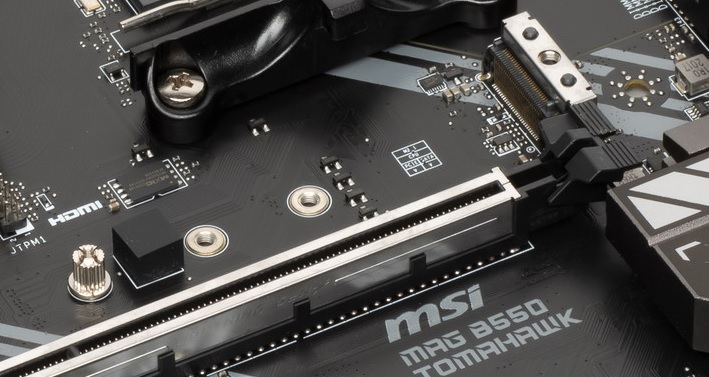

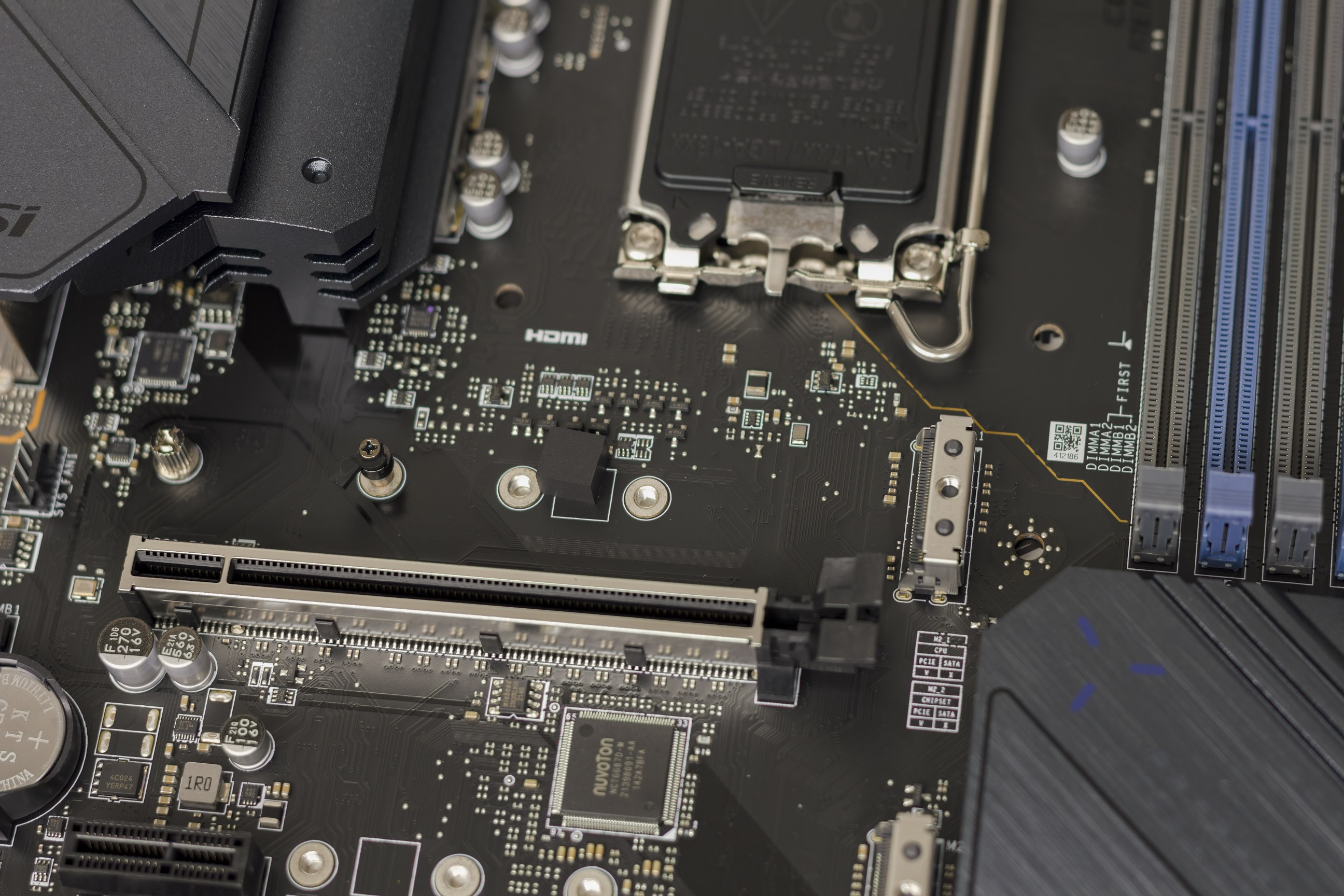

На этой фотографии ограничитель выполнен в виде мягкого кубика. При установке SSD без радиатора или с радиатором сверху (односторонний радиатор) ограничитель никак не упирается в текстолит накопителя и не мешает его установке.
Последствия неправильной установки SSD с двусторонними радиаторами

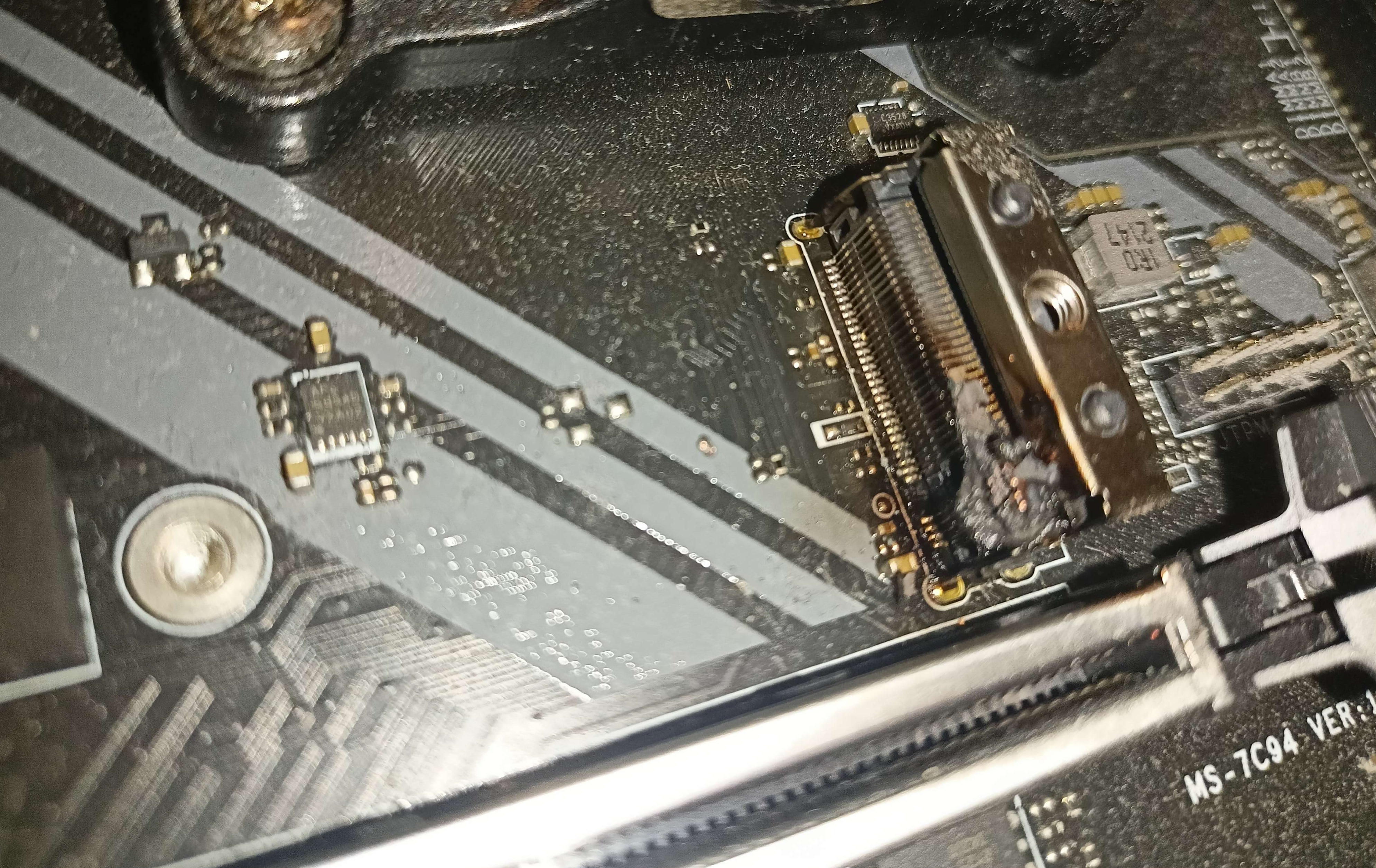

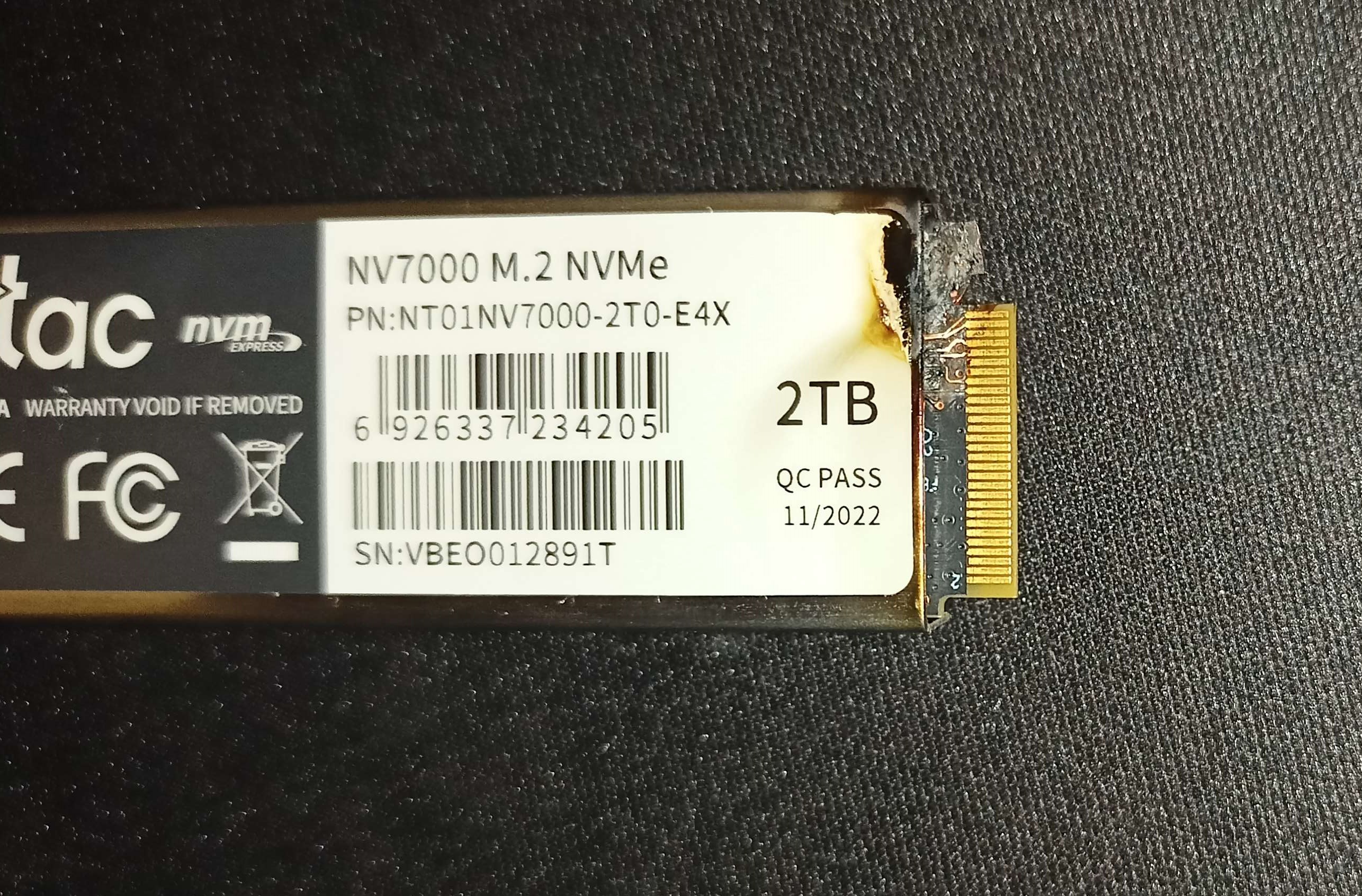

А на этих фотографиях вы можете увидеть последствия установки NVMe SSD Netac NV7000 2 TB с двусторонним радиатором и с ограничителем на материнской плате, его часть видна слева на фотографии.
Впечатляет, не правда ли? На данных фотографиях представлен худший случай, а обычно пользователи обращаются к нам с сообщениями, что SSD просто перестал работать или компьютер не запускается, уходя в защиту.
А как так получается? SSD плохие и сгорают просто так?
Сейчас мы ответим на этот элементарный вопрос и накопители тут не при чем.
Неправильная установка SSD

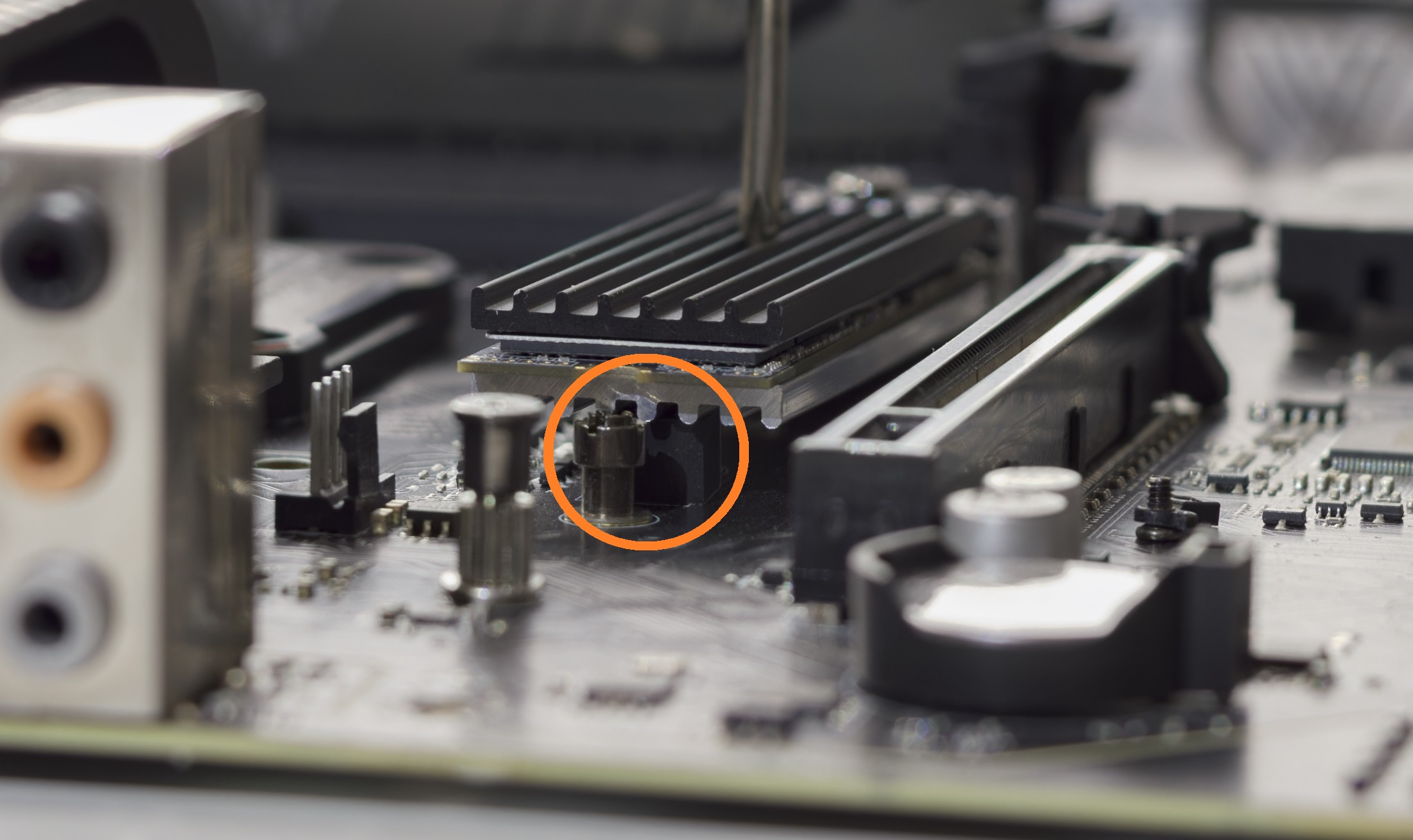

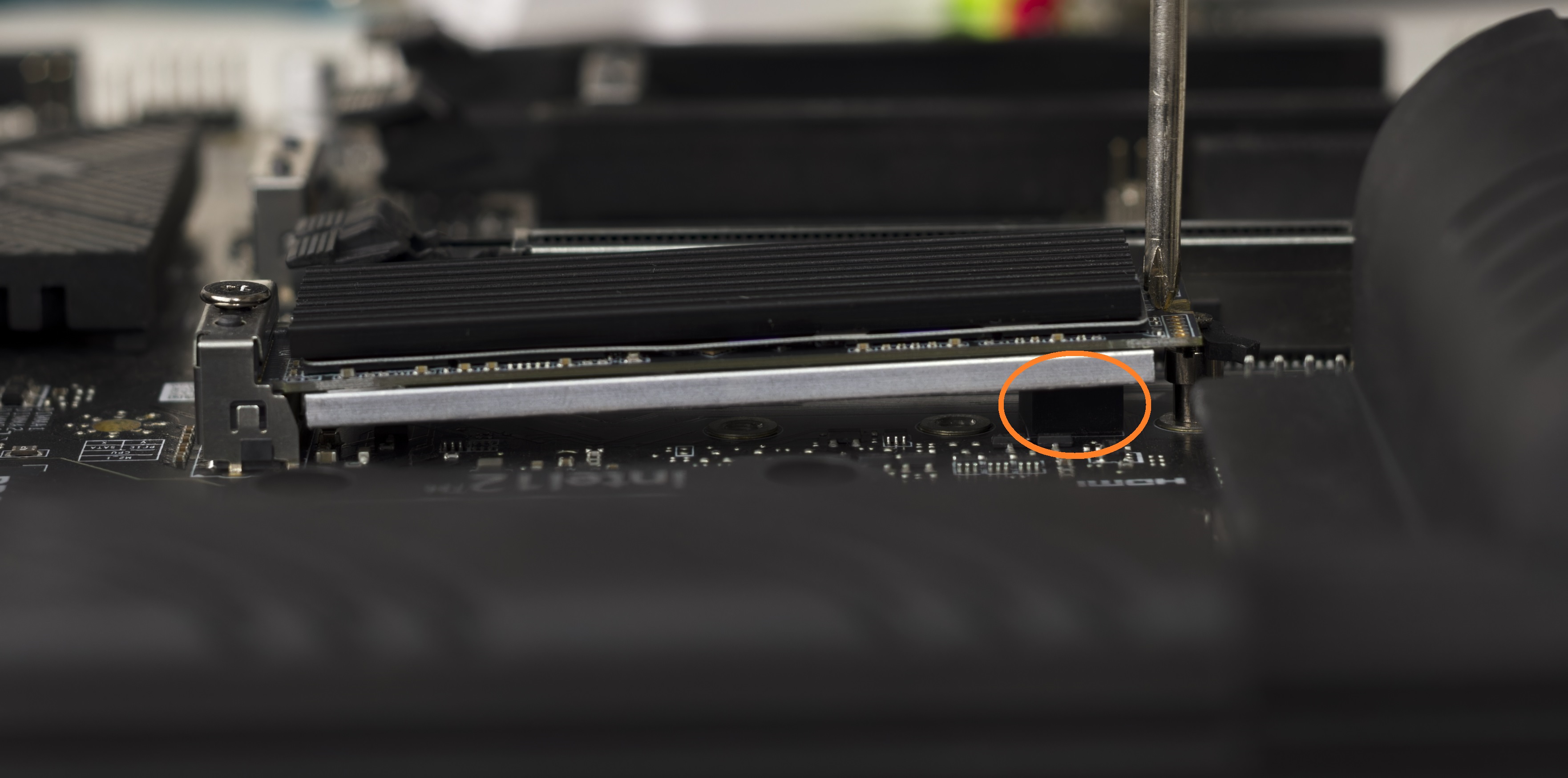

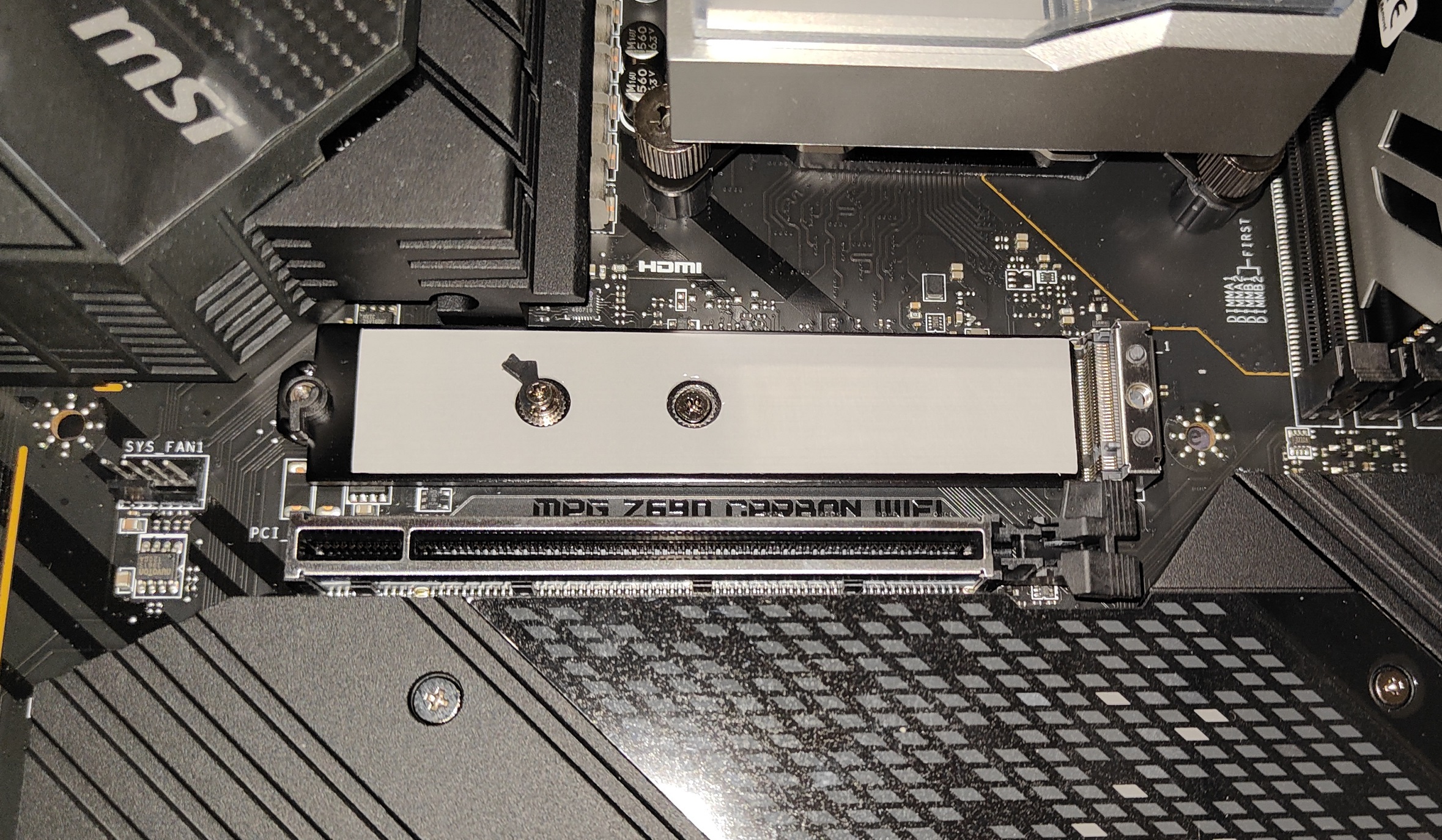

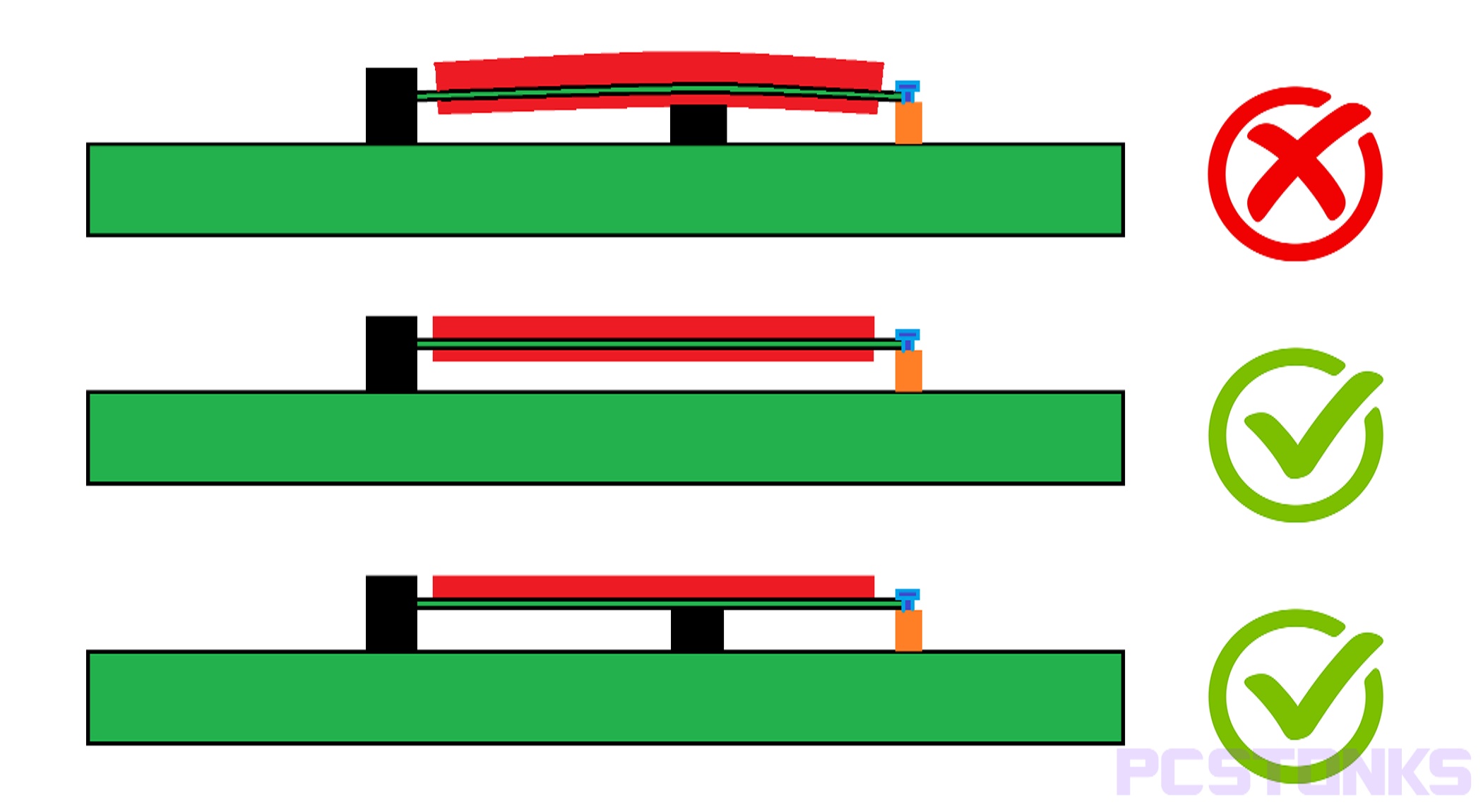

Вот так выглядит неправильная установка NVMe SSD с двусторонним радиатором и ограничителем у материнской платы. В нашем случае нижний радиатор достаточно толстый, мы установили его для наглядной демонстрации, что происходит с накопителем в такой ситуации.
Нижний радиатор SSD упирается в кубик-ограничитель и не дает совместить отверстие/вырез под M.2 винтик. Но если на накопитель нажать, то с усилием этот M.2 винтик все-таки можно вкрутить, тем самым прогнув как контактную площадку M.2 разъема, так и сам радиатор с текстолитом накопителя. Владелец сгоревшего SSD с фотографий выше сообщил нам, что не ожидал, что SSD вообще может сгореть, ведь как ему казалось, давление было не очень сильным.
Многие сборщики ПК и обычные пользователи не обращают внимание на ограничитель и устанавливают накопители как есть. SSD встают в разъем с усилием, может быть даже небольшим, но так быть не должно, даже если этот ограничитель мягкий и кажется, что небольшое давление им на SSD не сделает ничего плохого.
В результате неправильной установки накопители изгибаются об ограничитель, ломаются сами и портят материнские платы. Могут даже сгореть как в примере из-за повреждения и короткого замыкания, ну или просто перестать работать, причем как сразу, так и через какое-то время. Если M.2 материнской платы имеет защиту от короткого замыкания, то компьютер может просто не запускаться, уходя в защиту, но SSD при этом не сломается. И виной всему служит невнимательность сборщиков и неправильная установка, а не производители накопителей.
Как правильно устанавливать NVMe SSD?

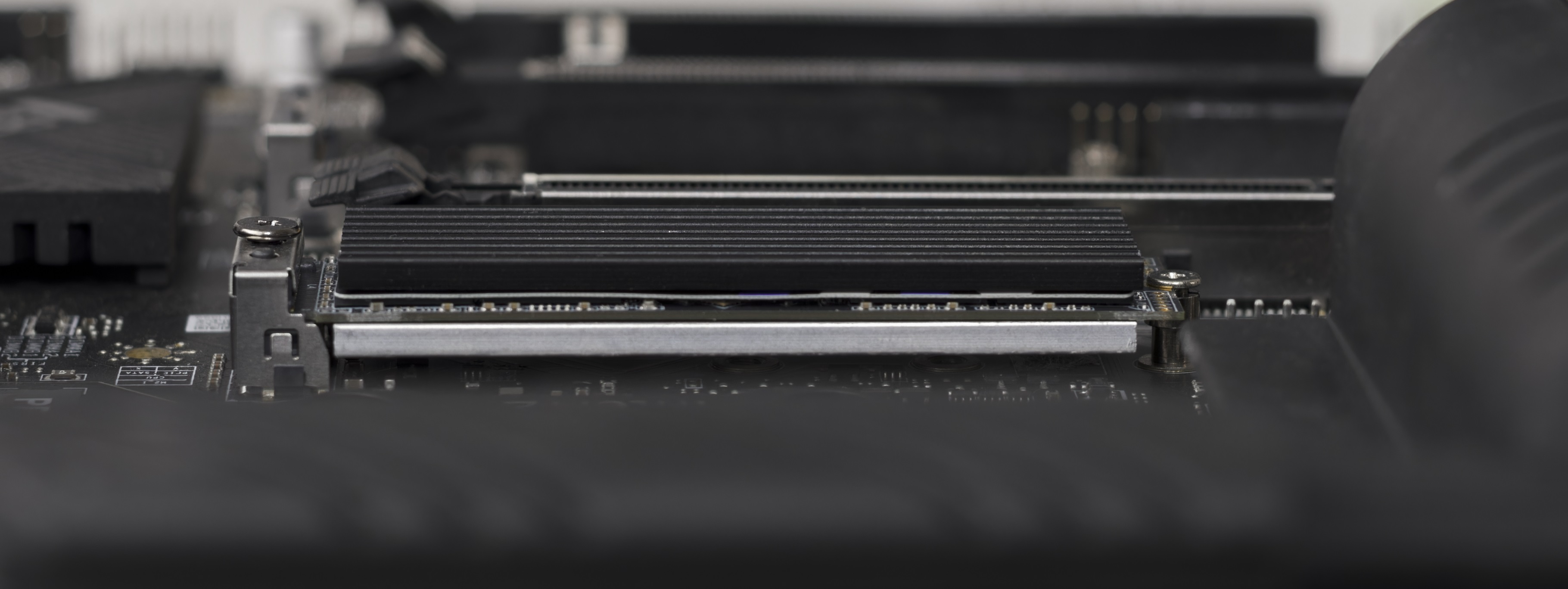

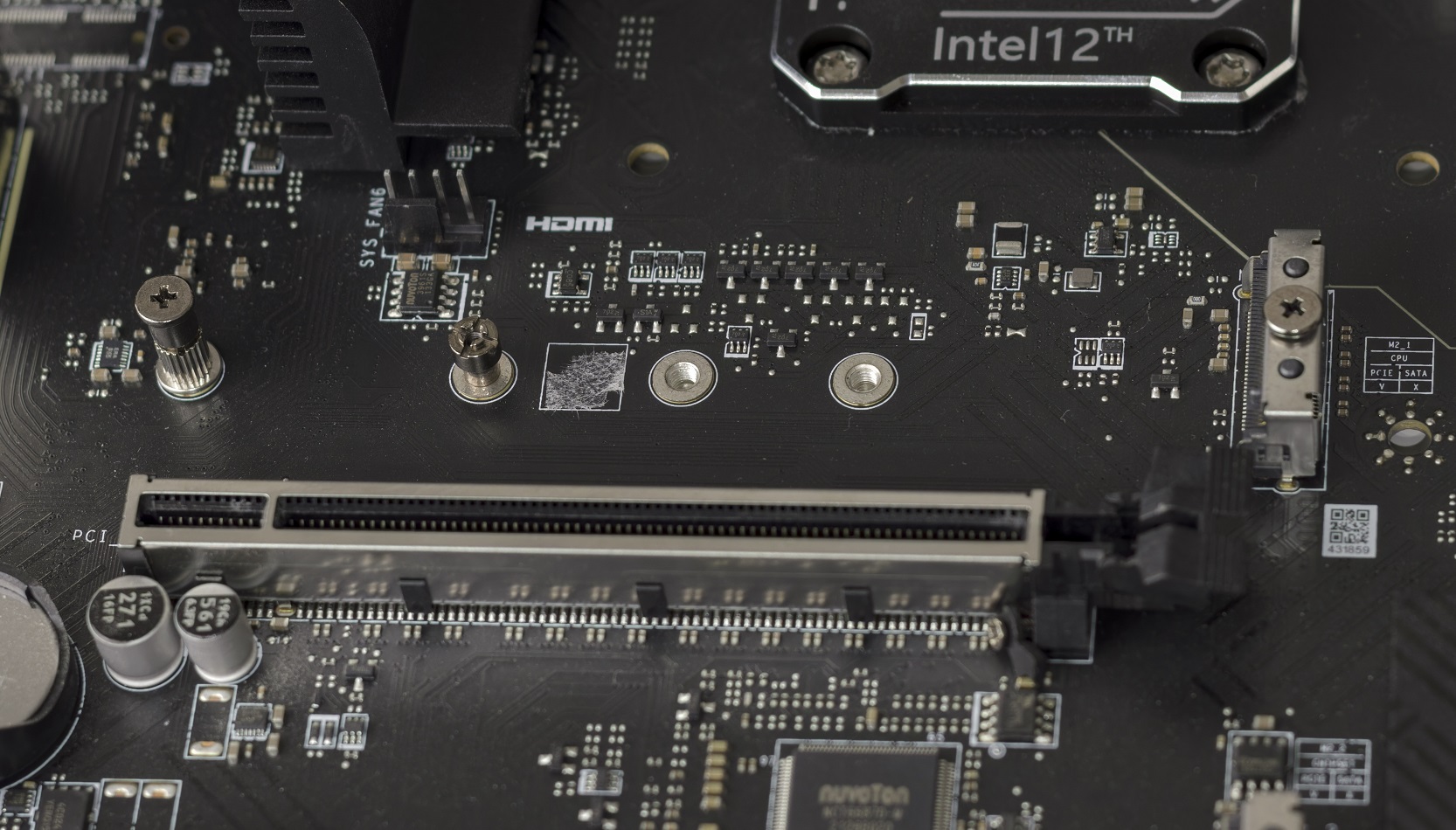

Так выглядит правильная установка NVMe SSD с двусторонним радиатором и ограничителем у материнской платы.
На этой фотографии нижний радиатор ни во что не упирается и SSD без какого-либо усилия устанавливается в M.2 разъем.
Чтобы правильно установить NVMe SSD с двусторонним радиатором, следует убрать ограничитель. Если он выполнен в форме кубика, то просто отклеить его, если в виде рамки, то ее следует открутить.
Выводы
К сборке ПК следует подходить с вниманием и аккуратностью.
Если SSD или другие комплектующие не встают в разъемы без усилия, то не стоит пытаться установить их любой ценой. Всегда нужно сначала посмотреть, а правильно ли вы устанавливаете комплектующие и не мешает ли что-то, как например в нашей статье M.2 ограничители, благодаря которым пользователи палили себе SSD и даже материнские платы.
Если вы не уверены, что можете правильно собрать ПК, при этом ничего не сломав, лучше сначала спросить специалистов, как лучше сделать, или обратиться к ним со сборкой ПК.
